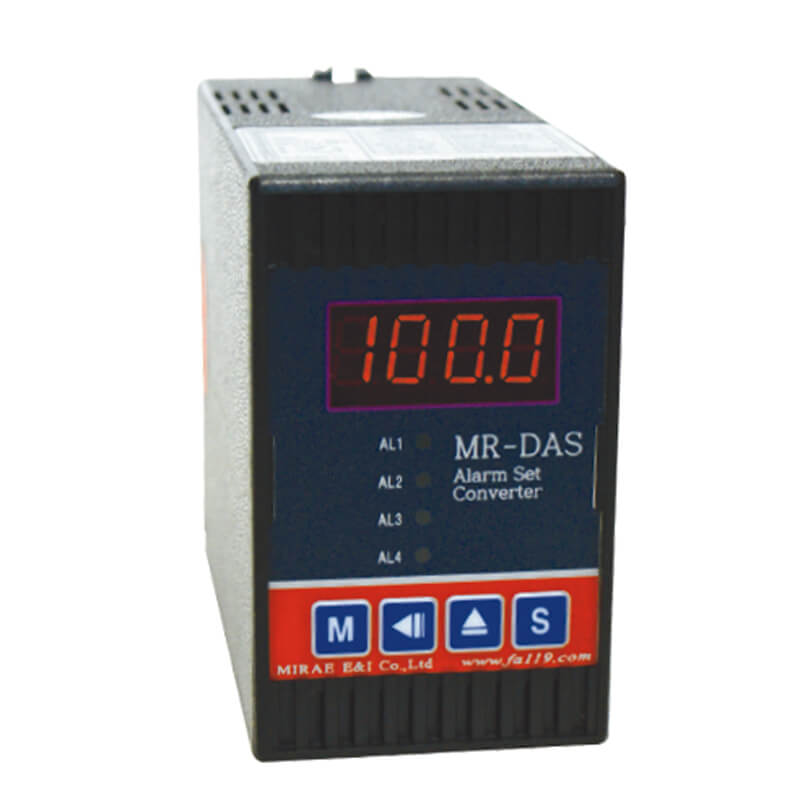

Name: Bộ Chuyển Đổi Tín Hiệu Lập Trình Mirae MR-DAS
Brand: Mirae E&I
SKU: MR-DAS
Availability: InStock
Rating: 5 (1 reviews)

Bộ Chuyển Đổi Tín Hiệu Lập Trình Mirae MR-DAS

Mã: MR-DAS

(1 đánh giá)

Thương hiệu: Mirae E&I | Tình trạng: Còn hàng

Liên hệ

Bộ chuyển đổi cách ly tín hiệu này hỗ trợ nhiều loại tín hiệu đầu vào, bao gồm tín hiệu DC, cảm biến nhiệt điện trở (RTD), cặp nhiệt điện (Thermocouple) và biến trở (Potentiometer).

Thiết bị hỗ trợ ngõ ra cảnh báo 2 điểm (H/L) hoặc 4 điểm (H.H/H/L/L.L).

Ngoài ra, thiết bị hỗ trợ:

Ngõ ra tín hiệu DC 2 điểm
2 ngõ ra tín hiệu DC
Có thể cấu hình giao tiếp RS485 để giám sát và điều khiển từ xa.

Thông số nguồn cấp:

90–250VAC, 50/60Hz
DC 24V (tùy chọn)

GÍA TRỊ AUSOTECH MANG LẠI

Tư vấn giải pháp phù hợp ứng dụng thực tế.
Đầy đủ chứng từ: CO, CQ, hóa đơn VAT.
Hỗ trợ kỹ thuật trước – trong – sau bán

CHÍNH SÁCH HỖ TRỢ

Miễn phí vận chuyển trên toàn quốc

Bảo hành chính hãng toàn quốc

Cam kết chính hãng 100%

Hỗ trợ đổi trả, bảo hành

Thêm vào yêu thích

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá

Bộ chuyển đổi & cảnh báo tín hiệu lập trình đa năng Mirae MR-DAS (Programmable Signal Converter) là dòng thiết bị đo lường & điều khiển cao cấp thuộc chuỗi sản phẩm MR-Series của Mirae Electronics & Instruments (Hàn Quốc). Thiết bị cho phép người dùng tùy chỉnh lập trình tham số dễ dàng qua phím bấm phía trước, tích hợp màn hình hiển thị FND kỹ thuật số sắc nét, tương thích hoàn hảo với nhiều loại tín hiệu đầu vào công nghiệp khác nhau.

Điểm vượt trội: Tự do cấu hình đa đầu vào (Multi-input: DC, RTD, Thermocouple, Potentiometer), tích hợp cảnh báo Rơ-le 2 điểm (H/L) hoặc 4 điểm (HH/H/L/LL), hỗ trợ ngõ ra Analog cách ly và truyền thông RS-485 kết nối SCADA/PLC.

1. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ CHUYỂN ĐỔI LẬP TRÌNH MIRAE MR-DAS

Khả năng lập trình linh hoạt (Programmable): Cho phép kỹ sư thiết lập dải đo, cài đặt ngưỡng cảnh báo và cấu hình ngõ ra trực tiếp qua phím bấm tích hợp mặt trước.
Màn hình hiển thị LED FND kỹ thuật số: Trang bị màn hình hiển thị 4-digit / 3-digit FND giúp quan sát trực quan giá trị thực tế (PV) và thông số cài đặt ngay tại tủ điện.
Đầu vào đa năng (Multi-Input Type): Tương thích rộng rãi với các nguồn tín hiệu công nghiệp bao gồm Tín hiệu DC (dòng/áp), Cảm biến nhiệt độ RTD, Can nhiệt Thermocouple (T/C) và Bố trí biến trở Potentiometer.
Đa dạng tùy chọn ngõ ra cảnh báo & tín hiệu:
- Ngõ ra cảnh báo Rơ-le 2 điểm (2Form C hoặc 2Form A).
- Tích hợp đồng thời Cảnh báo 2 điểm + Ngõ ra Analog cách ly (4-20mA, 0-10V...).
- Ngõ ra cảnh báo 4 điểm linh hoạt (HH / H / L / LL).
- Tùy chọn truyền thông RS-485 chuẩn Modbus để thu thập dữ liệu từ xa.
Chất lượng phần cứng vượt trội: Thiết kế chuẩn dạng Socket chân cắm (8-pin hoặc 11-pin) giúp lắp đặt, thay thế nhanh chóng trên DIN-rail hoặc bắt vít. Độ chính xác chuyển đổi cao đạt ±0.15% Max.

2. THÔNG SỐ KỸ THUẬT CHI TIẾT (SPECIFICATIONS)

Thông số chung (General Specifications)

Hãng sản xuất	Mirae Electronics & Instruments Co., Ltd. (Hàn Quốc)
Mã sản phẩm	MR-DAS (Programmable Signal Converter / Alarm Setter)
Kích thước (H x W x D)	- Loại 8-PIN: 83 x 51 x 122 (mm) - Loại 11-PIN: 83 x 51 x 132 (mm)
Kiểu lắp đặt	Cắm đế Socket (Timer Socket plug-in mount), gắn Din-rail hoặc bắt vít tủ điện
Chuẩn kết nối	Trục vít M3.5 screw terminal
Vật liệu vỏ	Nhựa ABS chống cháy màu đen (Black ABS Plastic Case)
Khối lượng	Khoảng 400g
Màn hình hiển thị	LED FND 4 chữ số / 3 chữ số
Độ chính xác chuyển đổi	±0.15% Max
Cách ly điện thế (Isolation)	Cách ly hoàn toàn 3 ngả: Đầu vào (Input) − Đầu ra (Output) − Nguồn cấp (Power)
Điện trở cách ly	Lớn hơn 100MΩ với 500VDC
Nhiệt độ / Độ ẩm hoạt động	-20 ~ 60°C / 10 ~ 90% RH (Non-condensing)
Nhiệt độ bảo quản	-20 ~ 80°C
Nguồn cấp (Power Supply)	AC 90 ~ 250V (50/60Hz) tiêu chuẩn / Tùy chọn DC 24V (Option)

Cấu hình chức năng & Ngõ ra (Model Function Breakdown)

Mã cấu hình	Chức năng ngõ ra (Output Item)	Mô tả chi tiết (Content)
MR-DAS (Option 1)	Cảnh báo 2 điểm (2Form C)	Tín hiệu đầu ra Rơ-le dạng tiếp điểm khô tương ứng 2 mức cảnh báo Cao / Thấp (H / L)
MR-DAS (Option 2)	Cảnh báo 2 điểm (2Form A) + Ngõ ra Analog	Kết hợp tiếp điểm cảnh báo H/L cùng ngõ ra cách ly Analog (4-20mA hoặc 0-10V) đưa về PLC/DCS
MR-DAS (Option 3)	Cảnh báo 4 điểm (4Form A)	Cung cấp 4 ngưỡng cảnh báo chuyên sâu: Rất cao (HH), Cao (H), Thấp (L), Rất thấp (LL)
MR-DAS (Option 4)	Truyền thông RS-485	Xuất dữ liệu đo lường trực tiếp qua mạng truyền thông nối tiếp RS-485 cho hệ thống giám sát SCADA

3. TÍNH NĂNG ĐẦU VÀO ĐA NĂNG (MULTI-INPUT SELECTION)

Dòng bộ chuyển đổi Mirae E&I MR-DAS cho phép tiếp nhận hầu hết các loại cảm biến công nghiệp phổ biến trên thị trường:

Tín hiệu DC Chuẩn: Điện áp (0-10V, 0-5V, 1-5V...) và Dòng điện (4-20mA, 0-20mA...).
Cảm biến nhiệt độ RTD: Pt100Ω, JPt100Ω..
Can nhiệt Thermocouple (T/C): Loại K, J, E, T, R, S, B...
Tín hiệu biến trở (Potentiometer): Các dòng cảm biến vị trí, góc quay dạng điện trở.

4. ỨNG DỤNG THỰC TẾ TRONG TỦ ĐIỆN VÀ HỆ THỐNG GIÁM SÁT

Giám sát & Cảnh báo an toàn ngưỡng nhiệt độ / áp suất: Đặt các ngưỡng cảnh báo quá nhiệt (HH/H) hoặc sụt áp (L/LL) để kích hoạt còi báo, đèn tín hiệu hoặc đóng ngắt thiết bị bảo vệ.
Chuyển đổi tín hiệu cảm biến nhiệt độ về PLC: Đọc giá trị từ Can nhiệt / Pt100, hiển thị giá trị nhiệt độ tại chỗ và xuất tín hiệu 4-20mA đưa về bộ điều khiển.
Tích hợp mạng SCADA qua RS-485: Giảm thiểu chi phí dây dẫn bằng cách gom nhiều bộ MR-DAS về hệ thống giám sát trung tâm qua chuẩn truyền thông RS-485.

5. TẠI SAO NÊN CHỌN BỘ CHUYỂN ĐỔI MIRAE MR-DAS TẠI AUSOTECH?

Nguồn gốc minh bạch: Nhập khẩu trực tiếp từ Mirae E&I (Hàn Quốc)có đầy đủ chứng nhận CO, CQ.
Hỗ trợ kỹ thuật chuyên sâu: Tư vấn cài đặt tham số, lập trình thiết bị và hỗ trợ đấu nối đúng sơ đồ nguyên lý.
Chế độ bảo hành: Bảo hành chính hãng 12 tháng, đổi mới nếu phát sinh lỗi từ nhà sản xuất.
