Van điện từ khí nén là gì?

Van điện từ khí nén là thiết bị khí nén dùng để đóng – mở, chuyển hướng hoặc điều khiển dòng khí nén trong hệ thống tự động hóa công nghiệp, thông qua tín hiệu điện (AC hoặc DC). Khi cuộn coil được cấp điện, lực điện từ sẽ tác động lên lõi van, làm thay đổi trạng thái đóng/mở của cửa van, từ đó điều khiển hoạt động của xy lanh khí nén, bộ truyền động hoặc các cơ cấu chấp hành khác.

Trong các nhà máy hiện đại, van điện từ khí nén giữ vai trò trung tâm điều khiển, kết nối giữa:

• Hệ thống điều khiển (PLC, relay, controller)

• Hệ thống khí nén (máy nén, bộ lọc – điều áp)

• Cơ cấu chấp hành (xy lanh, motor khí, kẹp khí…)

Vai trò của van điện từ khí nén trong hệ thống tự động hóa

Van điện từ khí nén không chỉ đơn thuần là một linh kiện đóng/mở, mà còn quyết định trực tiếp đến độ ổn định, độ chính xác và hiệu suất của toàn bộ hệ thống.

Các vai trò chính:

• Điều khiển chuyển động xy lanh khí nén (tiến – lùi – dừng)

• Phân phối và điều hướng khí nén trong hệ thống

• Tăng mức độ tự động hóa, giảm thao tác thủ công

• Nâng cao độ an toàn, kiểm soát chính xác trạng thái làm việc

• Tiết kiệm năng lượng khi kết hợp với hệ thống điều khiển thông minh

Trong các dây chuyền sản xuất tự động, van điện từ khí nén luôn hoạt động liên tục, tần suất cao, vì vậy yêu cầu rất cao về độ bền, độ kín và khả năng đáp ứng nhanh.

Phân loại van điện từ khí nén phổ biến hiện nay

Việc lựa chọn đúng loại van điện từ khí nén giúp hệ thống hoạt động ổn định, giảm lỗi và tối ưu chi phí đầu tư.

H3. Phân loại theo số cửa – số vị trí

🔹 Van điện từ 2/2

• 2 cửa – 2 vị trí (đóng/mở)

• Dùng cho các ứng dụng đóng/ngắt khí đơn giản

• Phù hợp hệ thống khí nén nhỏ, phụ trợ

🔹 Van điện từ 3/2

• 3 cửa – 2 vị trí

• Thường dùng cho xy lanh tác động đơn

• Có loại thường đóng (NC) và thường mở (NO)

🔹 Van điện từ 5/2

• 5 cửa – 2 vị trí

• Điều khiển xy lanh tác động kép

• Rất phổ biến trong tự động hóa công nghiệp

🔹 Van điện từ 5/3

• 5 cửa – 3 vị trí

• Có các dạng trung tâm kín, trung tâm xả, trung tâm cấp

• Phù hợp hệ thống yêu cầu dừng chính xác và an toàn

Phân loại theo cơ chế điều khiển

• Van tác động trực tiếp: phản hồi nhanh, lưu lượng nhỏ

• Van gián tiếp (pilot): dùng áp suất khí hỗ trợ, lưu lượng lớn

• Van bán trực tiếp: kết hợp cả hai, linh hoạt hơn

Phân loại theo điện áp sử dụng

• DC 24V (phổ biến nhất trong nhà máy)

• AC 220V

• AC 110V, DC 12V (ít dùng hơn)

👉 Việc chọn đúng điện áp giúp đảm bảo an toàn và độ ổn định lâu dài.

Cấu tạo và nguyên lý hoạt động của van điện từ khí nén

Một van điện từ khí nén tiêu chuẩn thường bao gồm:

• Thân van (housing)

• Cuộn coil điện từ

• Lõi van (plunger)

• Lò xo hồi

• Gioăng làm kín

Nguyên lý hoạt động:

1. Khi chưa cấp điện, van ở trạng thái mặc định (NC hoặc NO)

2. Khi cấp điện, coil sinh từ trường → hút lõi van

3. Lõi van di chuyển → thay đổi đường dẫn khí

4. Khi ngắt điện, lò xo hồi đưa van về trạng thái ban đầu

Nguyên lý này cho phép van điện từ khí nén đáp ứng nhanh, hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.

Van điện từ khí nén Festo – Giải pháp cao cấp cho tự động hóa

Van điện từ khí nén Festo được đánh giá cao nhờ:

• Độ chính xác cơ khí rất cao

• Tuổi thọ dài, hoạt động ổn định

• Dễ tích hợp với hệ thống PLC và IO-Link

Các dòng phổ biến:

• VUVG

• VUVS

• CPE

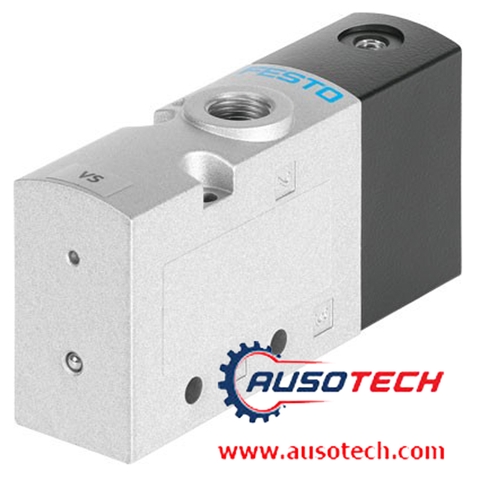

• VUWS

👉 Phù hợp cho các ngành yêu cầu cao như:

• Thực phẩm & đồ uống

• Dược phẩm

• Điện tử – bán dẫn

• Tự động hóa dây chuyền phức tạp

Van điện từ khí nén SMC – Linh hoạt và đa dạng

Van điện từ khí nén SMC là thương hiệu Nhật Bản nổi tiếng với:

• Chủng loại rất phong phú

• Thiết kế nhỏ gọn

• Giá thành cạnh tranh so với phân khúc cao cấp

Van điện từ khí nén SMC phù hợp:

• Nhà máy lắp ráp

• Dây chuyền bán tự động

• Ứng dụng cần thay thế nhanh, dễ bảo trì

Van điện từ khí nén Airtac & CDC – Giải pháp kinh tế hiệu quả

🔹 Van điện từ khí nén Airtac

• Giá tốt

• Dễ lắp đặt

• Phổ biến trong các nhà máy vừa và nhỏ

🔹 Van điện từ khí nén CDC

• Phù hợp dự án OEM

• Đáp ứng các yêu cầu cơ bản

• Chi phí đầu tư thấp

👉 Đây là lựa chọn phù hợp khi:

• Ngân sách hạn chế

• Không yêu cầu độ chính xác quá cao

• Hệ thống vận hành liên tục nhưng tải trung bình

Ứng dụng thực tế của van điện từ khí nén

Van điện từ khí nén được ứng dụng rộng rãi trong:

• Dây chuyền sản xuất tự động

• Máy đóng gói, chiết rót

• Hệ thống robot công nghiệp

• Ngành thực phẩm – dược phẩm

• Ngành ô tô, cơ khí chính xác

• Xử lý nước, môi trường

Trong mọi hệ thống khí nén, van điện từ luôn đóng vai trò điều phối trung tâm, ảnh hưởng trực tiếp đến hiệu suất tổng thể.

Cách lựa chọn van điện từ khí nén phù hợp

Khi chọn van điện từ khí nén, cần cân nhắc:

1. Loại xy lanh sử dụng (tác động đơn/kép)

2. Áp suất và lưu lượng khí

3. Điện áp điều khiển

4. Môi trường làm việc (bụi, ẩm, hóa chất)

5. Thương hiệu & độ tin cậy

6. Khả năng thay thế và bảo trì

👉 Với hệ thống lớn, nên tư vấn kỹ thuật trước khi chọn để tránh sai sót.

Ausotech – Đơn vị cung cấp van điện từ khí nén uy tín tại Việt Nam

Công ty TNHH Ausotech chuyên:

• Cung cấp van điện từ khí nén chính hãng Festo, SMC, Airtac, CDC

• Tư vấn giải pháp khí nén & tự động hóa

• Hỗ trợ kỹ thuật, thay thế và nâng cấp hệ thống

Với kinh nghiệm thực tế trong tích hợp hệ thống điều khiển tự động, Ausotech không chỉ bán sản phẩm mà còn đồng hành cùng khách hàng trong suốt quá trình vận hành.
