Làm thế nào để bạn gắn/cài đặt một xi lanh khí nén nhỏ gọn?

Một trong những lợi ích khi chọn một xy lanh nhỏ gọn là có được chuyển động hiệu quả trong một khoảng cách nhỏ. Các xi lanh khí hành trình ngắn, cấu hình thấp này được thiết kế để phù hợp với không gian chật hẹp và có nhiều lựa chọn lắp đặt khác nhau.

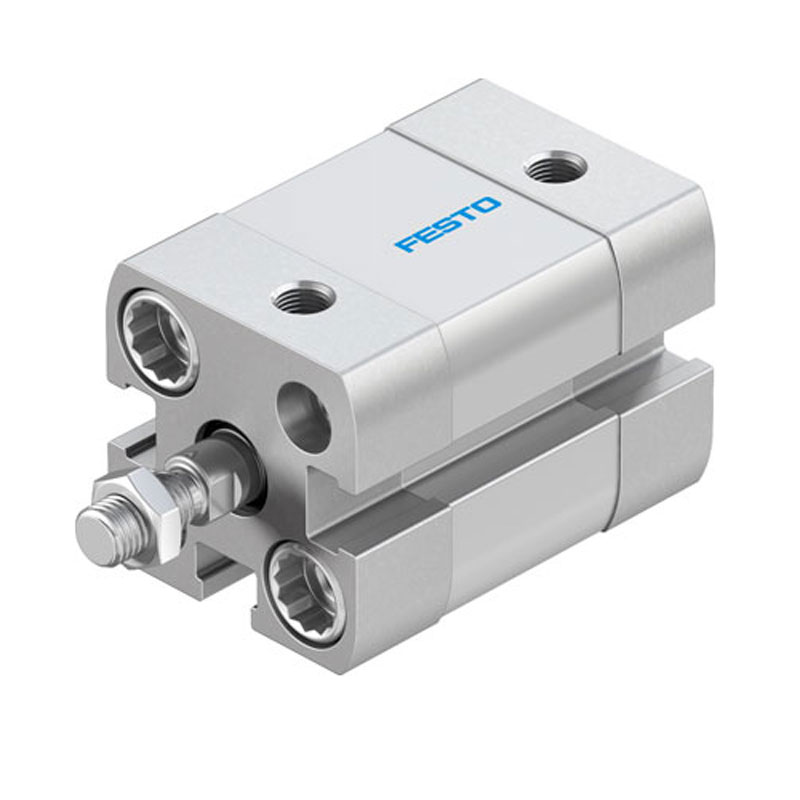

Dòng xy lanh nhỏ gọn ADN Festo là một dòng xy lanh khí nhỏ gọn đã được đăng ký nhãn hiệu của Festo. Chúng được thiết kế vào những năm 1950 để có được hành trình dài nhất có thể trong phong bì nhỏ nhất và đã phát triển để bao gồm nhiều kích thước và tùy chọn lỗ khoan như piston từ tính và không rotating phong cách.

Các nhà thiết kế cần xem xét chức năng chính của xi lanh và không gian có sẵn khi quyết định sử dụng loại giá đỡ nào. Đừng quên rằng nhiều nhà sản xuất cũng sẽ làm việc trực tiếp với bạn để giúp tối ưu hóa giá đỡ tiêu chuẩn hoặc tạo một thiết lập tùy chỉnh.

Dưới đây là các tùy chọn lắp đặt cho một số loại xi lanh khí nhỏ gọn được sử dụng rộng rãi nhất.

Loại ngàm được chọn sẽ phụ thuộc trước hết vào việc chuyển động là tuyến tính hay quay một tay quay.

Đối với chuyển động thẳng dọc theo một đường thẳng, bao gồm đẩy, kéo hoặc nâng, hãy chọn một giá lắp cứng. Điều này có nghĩa là bắt vít hình trụ bằng cách đục lỗ ở đáy hoặc đặt nó ở cuối và chạy bu lông vào các giá gắn ống tay áo ở nắp cuối. Các ngàm NFPA tiêu chuẩn thường có sẵn từ nhà sản xuất.

Đối với chuyển động làm quay tay quay mà trụ cần quay, hãy chọn cách lắp linh hoạt. Giá gắn Clevis, giá gắn mắt và giá đỡ trunnion cho phép hình trụ chuyển động theo hình vòng cung trong khi hạn chế chuyển động ngang.

Một sự cân nhắc khác là nơi hình trụ sẽ được hỗ trợ, ví dụ, trực tiếp xuống đường tâm, tại điểm trục hoặc sử dụng giá đỡ chân.

Trong đường tâm lắp mặt phẳng lắp là đường tâm của hình trụ. Giá đỡ lỗ thông, mũi và mặt bích phía sau là những ví dụ về giá đỡ đường tâm.

Khi lắp không theo đường tâm, mặt phẳng không đi qua đường tâm của hình trụ, có thể tạo ra mômen uốn quanh các điểm lắp. Vấu bên và giá đỡ chân là một số tùy chọn cho các ứng dụng này.

Đối với các ứng dụng mà các thanh piston của xi lanh cần được hỗ trợ ở chiều dài mở rộng của nó, có một số cách để thiết kế cho việc này. Một ống chặn bên trong có thể chặn piston tiếp cận với đầu phía trước, giảm mài mòn và kéo dài tuổi thọ vận hành. Xi lanh đôi thanh truyền có ổ trục thanh ở cả hai đầu nắp làm giảm tải trọng lên pít-tông. Và xi lanh thanh đôi có thể được lắp đặt theo chiều dọc hoặc chiều ngang để hỗ trợ tải trọng lớn.

Các xi lanh khí nhỏ gọn được thiết kế để phù hợp với không gian chật hẹp đồng thời tạo ra những cú đánh dài. Làm việc với nhà sản xuất xi lanh sẽ có được sự phù hợp nhất cho ứng dụng của bạn.
