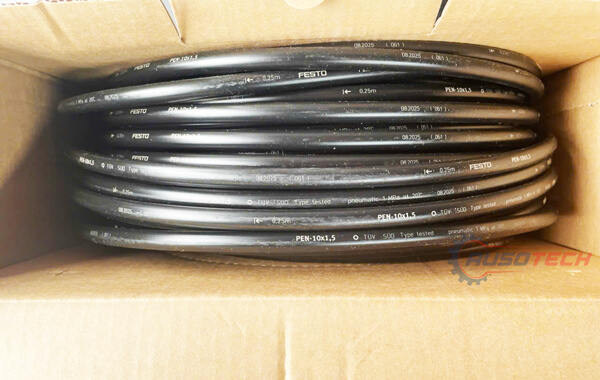

Ống khí nén Festo PEN-10X1,5 (đường kính ngoài 10mm, đường kính trong 7mm) là kích thước ống khí nén cỡ trung cao cấp thuộc dòng ống khí nén Festo PEN. Được sản xuất từ chất liệu Polyethylene (PE) chịu lực, chống uốn gập và kháng hóa chất tốt, đây là giải pháp ống dẫn chính lý tưởng thuộc danh mục ống khí nén Festo dành cho các hệ thống tự động hóa đòi hỏi lưu lượng khí lớn và chuyển động liên tục trên máng xích dẫn cáp (energy chain).
Bài viết dưới đây tổng hợp chi tiết thông số kỹ thuật chuẩn datasheet từ nhà sản xuất Festo, ứng dụng thực tế và bảng tra mã Part Number đầy đủ theo từng màu sắc và quy cách đóng gói (cuộn 50m và cuộn công nghiệp 300m) giúp kỹ sư và bộ phận mua hàng dễ dàng chọn mã chính xác.
Dưới đây là bảng thông số kỹ thuật chi tiết được trích xuất trực tiếp từ datasheet chính thức của Festo cho mã PEN-10X1,5:
| Thông số kỹ thuật | Giá trị chi tiết |
|---|---|
| Thương hiệu | Festo (Đức) |
| Dòng sản phẩm | PEN (Polyethylene Tubing) |
| Đường kính ngoài (Ø ngoài) | 10 mm |
| Đường kính trong (Ø trong) | 7 mm |
| Bán kính uốn tối thiểu | 23.5 mm |
| Bán kính uốn liên quan dòng chảy | 40 mm |
| Dải áp suất vận hành | -0.95 bar ... 10 bar (-0.095 MPa ... 1 MPa / -13.775 psi ... 145 psi) |
| Áp suất làm việc với nước | Tối đa 0.6 MPa (ở nhiệt độ 0 °C ... 50 °C) |
| Nhiệt độ môi trường hoạt động | -30 °C ... 60 °C |
| Trọng lượng theo chiều dài | 0.03766 kg/m (37.66 g/m) |
| Vật liệu chế tạo | PE (Polyethylene) |
| Độ cứng Shore | D 52 +/- 3 |
| Môi chất sử dụng | Khí nén theo ISO 8573-1:2010 [7:-:-]; Nước (chất lỏng, không có đá) |
| Đặc tính ứng dụng | Thích hợp cho máng xích (energy chains) |
| Chứng nhận & Tuân thủ | TÜV (B 013277 0527 00), RoHS, VDMA24364-B2-L (tiêu chuẩn LABS) |
| Đầu nối tương thích | Cổng nối cắm ngoài Ø 10 mm |
Đối với mã kích thước PEN-10X1,5, Festo cung cấp quy cách cuộn tiêu chuẩn 50m và cuộn đóng gói công nghiệp 300m cùng đa dạng màu sắc giúp việc phân loại các đường khí nén/nước trên máy trở nên chuyên nghiệp và thẩm mỹ. Quý khách có thể tra cứu nhanh Part Number dưới đây:
| Mã sản phẩm (Model) | Part Number (Mã Festo) | Màu sắc (Color) | Quy cách đóng gói |
|---|---|---|---|

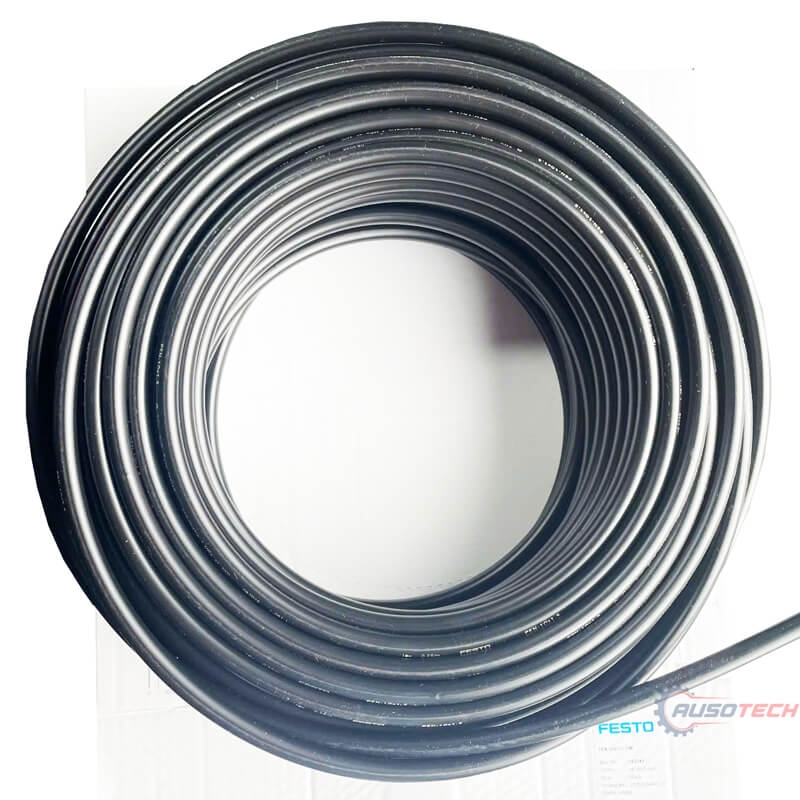

| PEN-10X1,5-SW | 543243 | Đen (Black) | Cuộn 50m |
| PEN-10X1,5-SW-300 | 551441 | Đen (Black) | Cuộn 300m |
| PEN-10X1,5-BL | 551459 | Xanh dương (Blue) | Cuộn 50m |

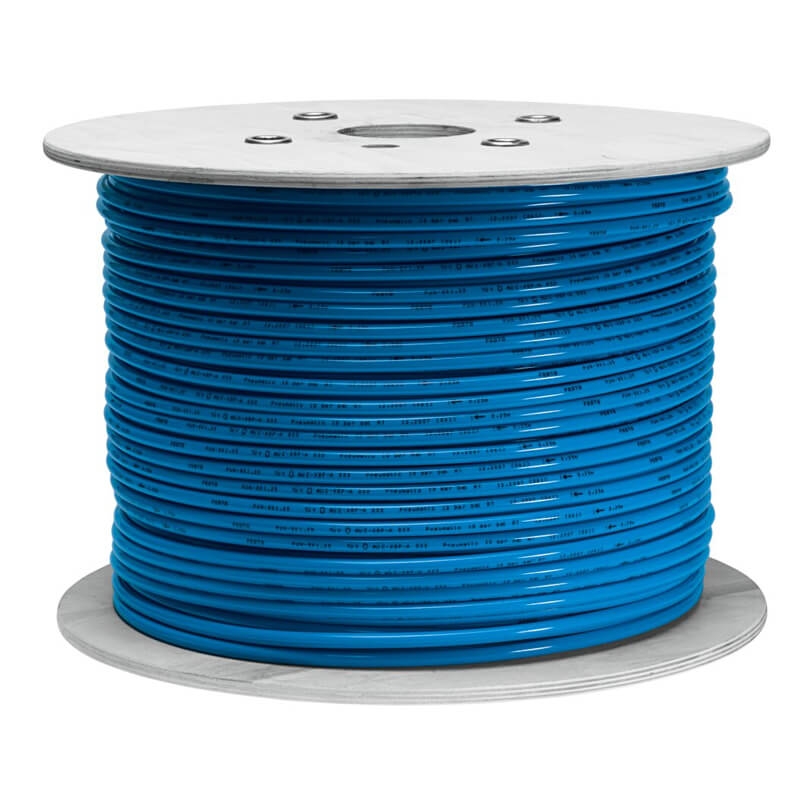

| PEN-10X1,5-BL-300 | 551447 | Xanh dương (Blue) | Cuộn 300m |

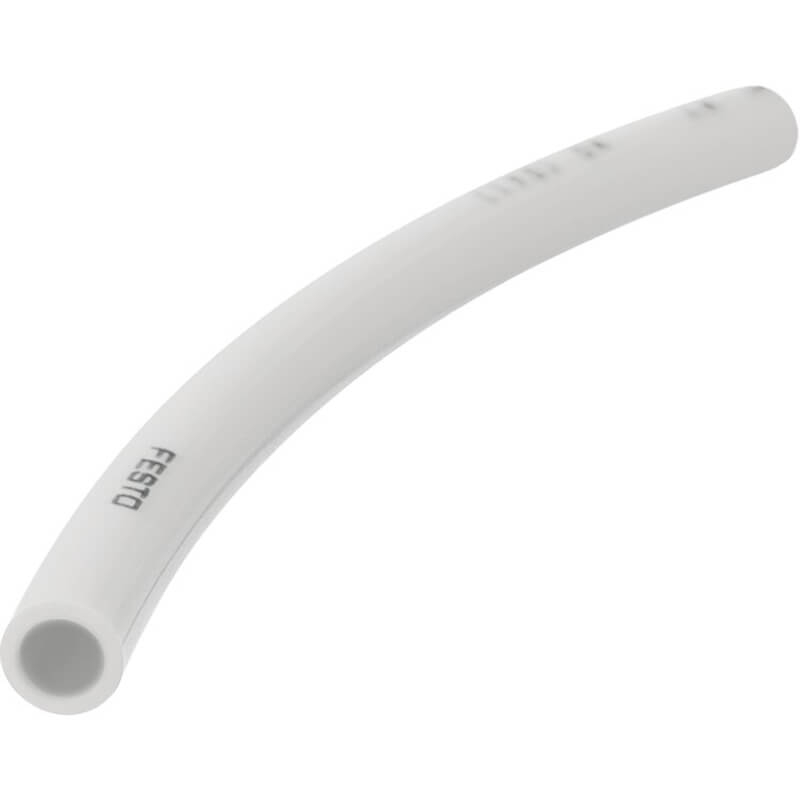

| PEN-10X1,5-NT | 543249 | Tự nhiên / Trong suốt (Natural) | Cuộn 50m |
| PEN-10X1,5-GN | 551471 | Xanh lá (Green) | Cuộn 50m |
| PEN-10X1,5-RT | 551477 | Đỏ (Red) | Cuộn 50m |

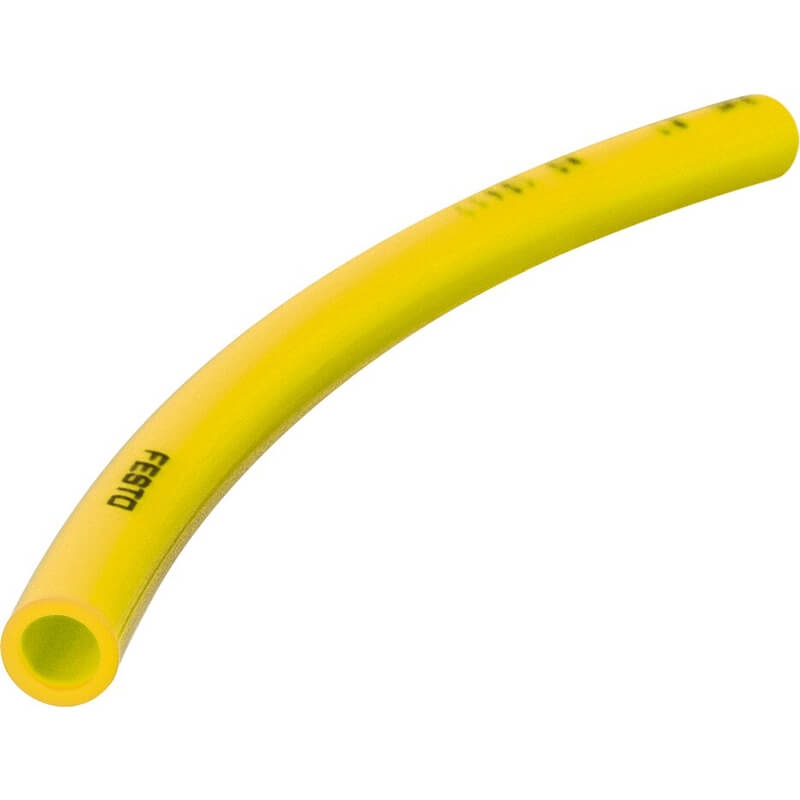

| PEN-10X1,5-GE | 551483 | Vàng (Yellow) | Cuộn 50m |
| PEN-10X1,5-SI | 551465 | Bạc / Ghi (Silver) | Cuộn 50m |
| PEN-10X1,5-SI-300 | 551453 | Bạc / Ghi (Silver) | Cuộn 300m |
Lưu ý về quy cách cuộn đóng gói:
Quy cách cuộn công nghiệp lớn của dòng PEN-10X1,5 được Festo đóng gói tiêu chuẩn là 300m/cuộn (ký hiệu hậu tố
-300), phù hợp cho các nhà xưởng gia công lắp ráp máy số lượng lớn.
Ống PEN-10X1,5 thường được chọn làm đường ống dẫn cấp khí chính từ bộ lọc khí nén đến các đế van (Valve Terminal), cấp khí cho các xi lanh công suất lớn hoặc dùng làm tuyến cấp nước làm mát cho máy gia công.
Quý khách có thể xem thêm các kích thước khác thuộc dòng ống khí nén Festo PEN để xây dựng hệ thống đường ống đồng bộ:
+ Ống khí nén Festo PEN-4X0,75 (Phi 4mm) - Kích thước nhỏ gọn cho cảm biến & chân không.
+ Ống khí nén Festo PEN-6X1 (Phi 6mm) - Quy cách chuẩn cho xi lanh & van nhỏ.
+ Ống khí nén Festo PEN-8X1,25 (Phi 8mm) - Đường ống trung tâm thông dụng.
+ Ống khí nén Festo PEN-12X1,75 (Phi 12mm) - Tuyến cấp khí tổng cho nhiều van.
+ Ống khí nén Festo PEN-16X2,5 (Phi 16mm) - Đường ống lưu lượng công nghiệp cực lớn.
Trả lời: Chính xác tuyệt đối. Mỗi Part Number đại diện cho một mã màu sắc và độ dài cuộn nhất định do Festo quy định. Sử dụng Part Number khi tra cứu giúp tránh hoàn toàn sai sót khi đặt hàng.
Trả lời: Vật liệu PE của dòng PEN chịu được dải nhiệt độ rộng từ -30 °C đến 60 °C. Tuy nhiên, nếu lắp ngoài trời tiếp xúc trực tiếp nắng mưa UV gay gắt trong thời gian dài, bạn nên chọn phương án ống màu đen (SW) hoặc sử dụng máng che bảo vệ để đạt tuổi thọ lâu nhất.
