Ống Khí Nén Festo PEN-12X1,75 (Phi 12mm) | Datasheet & Bảng Mã

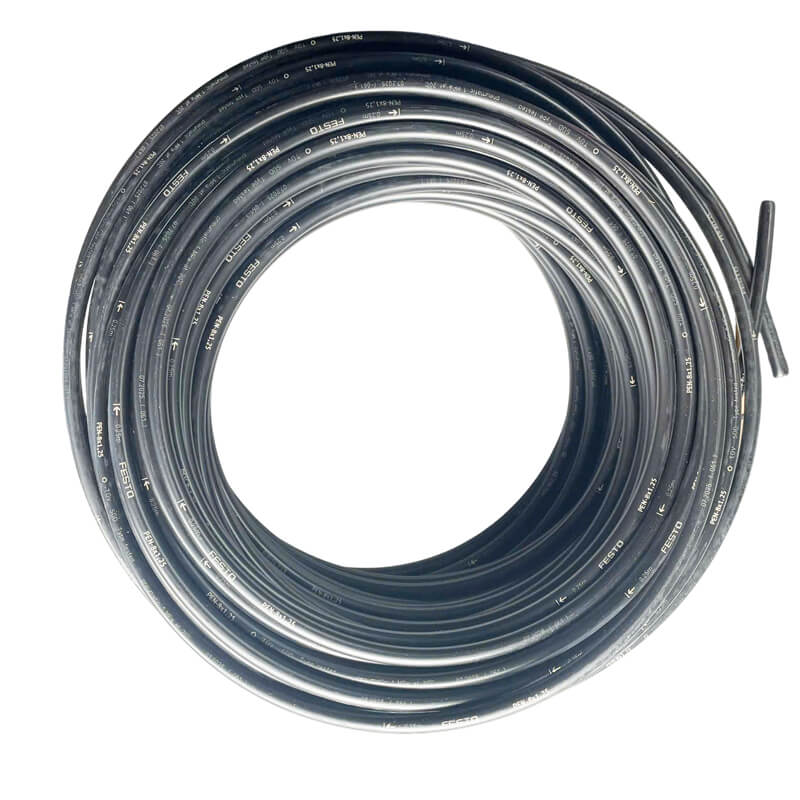

Ống khí nén Festo PEN-12X1,75 (đường kính ngoài 12mm, đường kính trong 8.4mm) là quy cách ống khí nén công suất lớn thuộc dòng ống khí nén Festo PEN. Được sản xuất từ chất liệu nhựa Polyethylene (PE) chịu lực, chống gập nếp và kháng hóa chất nhẹ, đây là giải pháp đường cấp khí chính lý tưởng thuộc danh mục ống khí nén Festo giúp tối ưu hóa lưu lượng cho toàn bộ hệ thống máy móc tự động hóa.

Bài viết này cung cấp chi tiết thông số kỹ thuật chuẩn datasheet từ Festo, ứng dụng thực tế và bảng tra mã Part Number chính xác theo từng biến thể màu sắc và quy cách cuộn (cuộn 50m tiêu chuẩn và cuộn lớn 200m) giúp bộ phận kỹ thuật và thu mua chọn đúng mã hàng.

1. Thông Số Kỹ Thuật Chi Tiết Ống Festo PEN-12X1,75

Dưới đây là bảng thông số kỹ thuật chi tiết trích xuất trực tiếp từ datasheet chính thức của Festo cho mã PEN-12X1,75:

2. Bảng Mã Sản Phẩm & Biến Thể Màu Sắc (Part Number Table)

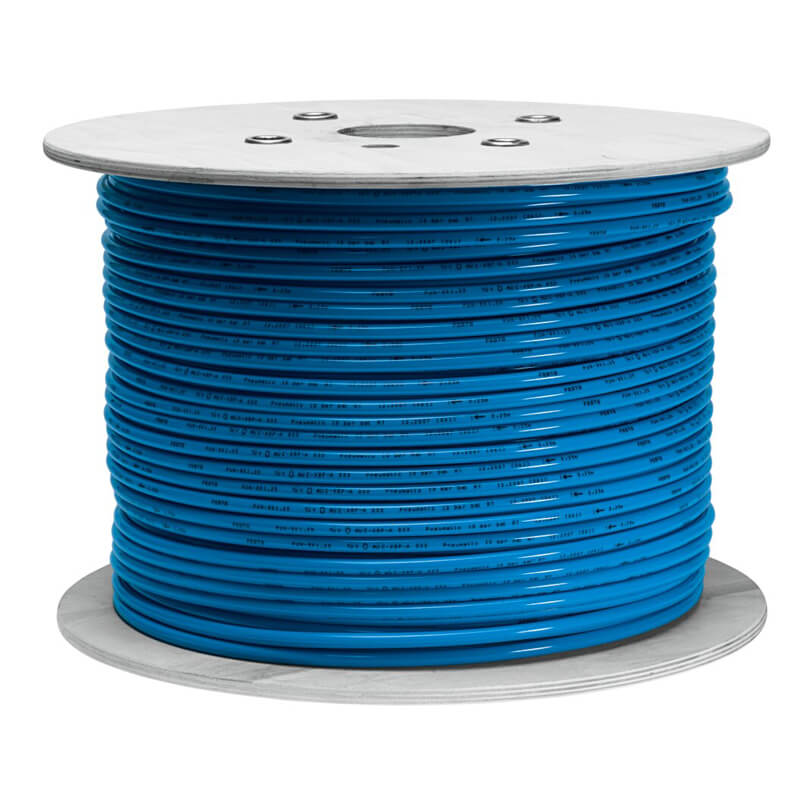

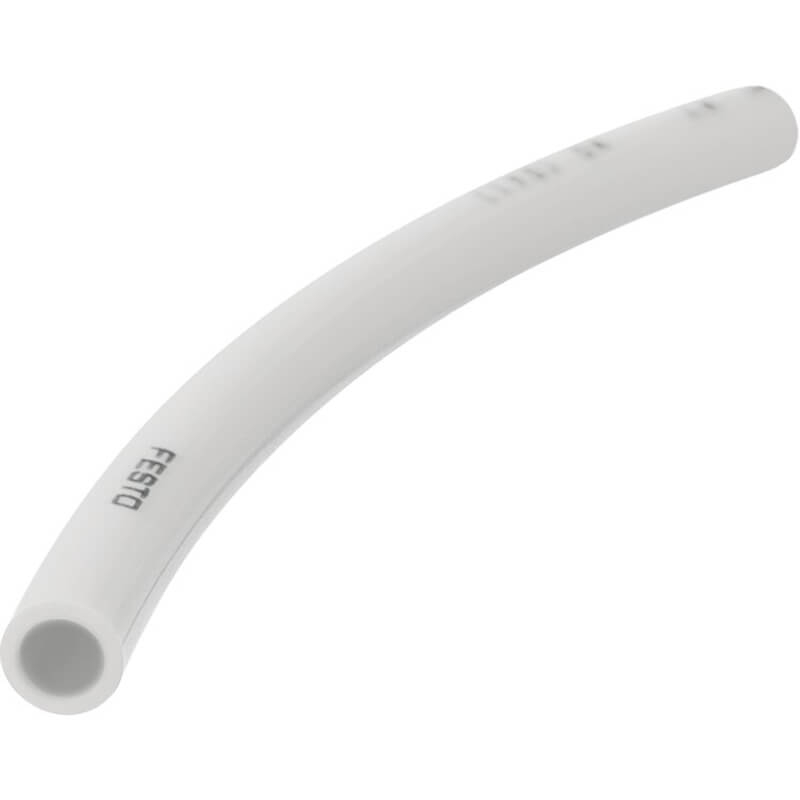

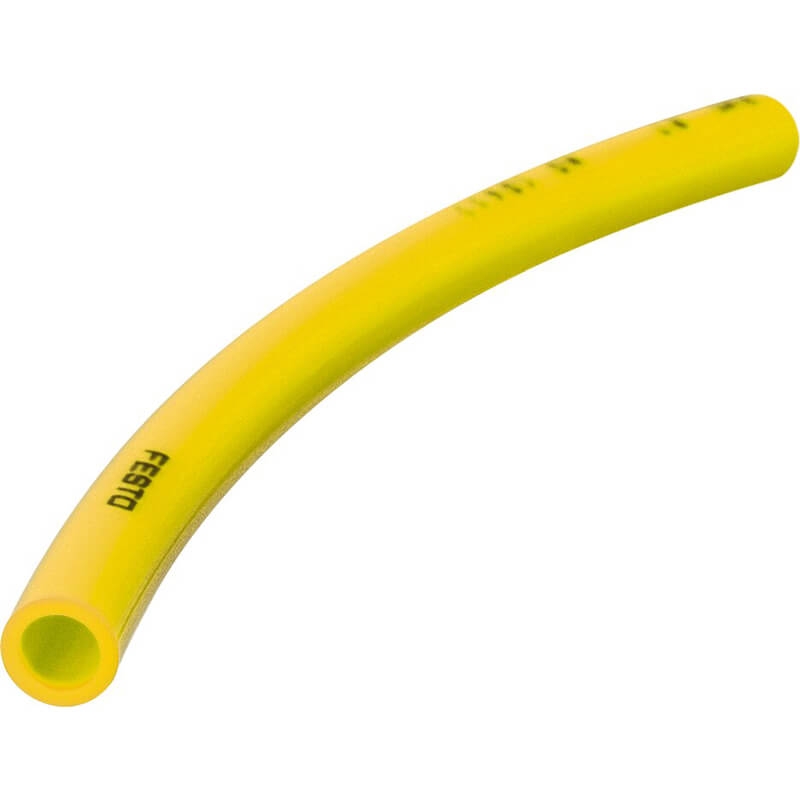

Đối với kích thước đường kính lớn PEN-12X1,75, Festo đóng gói quy cách cuộn tiêu chuẩn 50m và cuộn đóng gói công nghiệp lớn 200m. Việc lựa chọn màu sắc đa dạng giúp dễ dàng phân biệt các tuyến cấp khí áp cao, đường hút chân không hoặc đường dẫn nước làm mát. Quý khách có thể tra cứu nhanh Mã Part Number dưới đây:

Lưu ý về quy cách cuộn đóng gói công nghiệp:

Do thành ống lớn hơn (đường kính ngoài 12mm), quy cách đóng gói cuộn lớn tiêu chuẩn của mã PEN-12X1,75 được Festo thiết lập là 200m/cuộn (ký hiệu hậu tố -200), tối ưu hóa việc vận chuyển và thi công các công trình nhà xưởng rộng.

3. Ưu Điểm Nổi Bật Của Ống Khí Nén Festo PEN-12X1,75

• Lưu lượng khí nén cực lớn: Đường kính trong đạt 8.4mm giúp giảm ma sát nội dòng, truyền dẫn lưu lượng khí nén dồi dào, đảm bảo áp suất ổn định cho các thiết bị tiêu thụ khí lớn ở cuối tuyến.
• Đạt tiêu chuẩn LABS (VDMA24364-B2-L): Sản phẩm không chứa silicone hay các chất làm ảnh hưởng đến độ bám dính của sơn, sử dụng an toàn trong các xưởng sơn tự động và lắp ráp linh kiện điện tử.
• Vận hành đa môi chất: Chịu được áp suất khí nén đến 10 bar và áp suất nước lỏng đến 0.6 MPa (ở 0 - 50 °C).
• Lắp đặt tối ưu trong máng xích: Vật liệu Polyethylene chịu mài mòn ma sát trượt tốt, cho phép gập uốn liên tục trên máng xích dẫn cáp mà không gây hư hỏng cơ học.
• Khớp nối nhanh kín tuyệt đối: Tương thích hoàn hảo với các dòng đầu nối cắm nhanh Festo (dòng QS, NPQP phi 12mm).

4. Ứng Dụng Thực Tế & Các Quy Cách Cùng Dòng PEN

Ống PEN-12X1,75 thường được kỹ sư lựa chọn làm tuyến ống phân phối khí nén chính từ bộ lọc trung tâm đến các cụm van chia dòng (Valve Terminal), cấp khí cho các xi lanh công nghiệp nòng lớn (Ø80mm - Ø125mm) hoặc sử dụng làm ống dẫn nước giải nhiệt cho máy móc.

Nếu hệ thống của bạn cần kết hợp các đường ống nhánh đường kính nhỏ hơn, bạn có thể xem thêm các kích thước khác thuộc dòng ống khí nén Festo PEN:

 + Ống khí nén Festo PEN-4X0,75 (Phi 4mm) - Quy cách nhỏ gọn cho cụm cảm biến & chân không.

 + Ống khí nén Festo PEN-6X1 (Phi 6mm) - Quy cách chuẩn cho xi lanh & van khí nén nhỏ.

 + Ống khí nén Festo PEN-8X1,25 (Phi 8mm) - Tuyến cấp khí nhánh thông dụng.

 + Ống khí nén Festo PEN-10X1,5 (Phi 10mm) - Tuyến dẫn khí phân phối trung tâm.

 + Ống khí nén Festo PEN-16X2,5 (Phi 16mm) - Đường ống trục chính lưu lượng cực lớn.

5. Các Câu Hỏi Thường Gặp (FAQ)

❓ Tra cứu bằng mã Part Number 543244 hoặc 551442 có tìm đúng ống PEN-12X1,75 không?

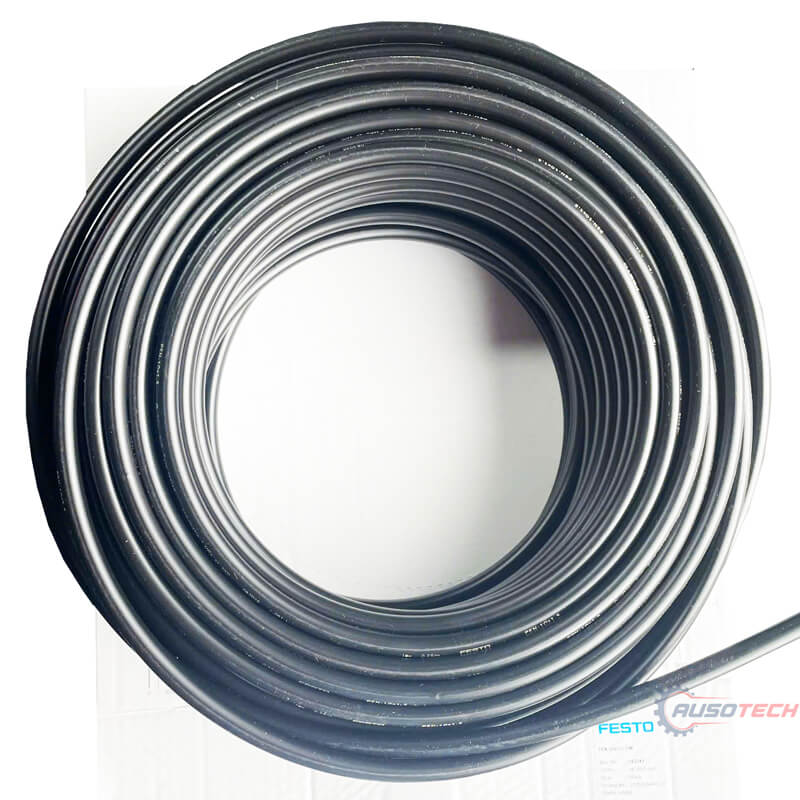

Trả lời: Chuẩn xác 100%. Mã Part Number là định danh duy nhất do Festo quy định cho từng màu sắc và độ dài cuộn (ví dụ 543244 là cuộn 50m màu đen, 551442 là cuộn 200m màu đen). Tìm theo mã Part Number giúp loại bỏ hoàn toàn nhầm lẫn khi mua hàng.

❓ Ống PEN-12X1,75 chịu được áp suất vận hành tối đa bao nhiêu?

Trả lời: Trong dải nhiệt độ làm việc chuẩn (-30 °C đến 60 °C), ống chịu được áp suất vận hành định mức từ -0.95 bar đến 10 bar đối với khí nén và tối đa 0.6 MPa đối với nước lỏng.
