Ống Khí Nén Festo PEN-16X2,5 (Phi 16mm) | Datasheet & Bảng Mã

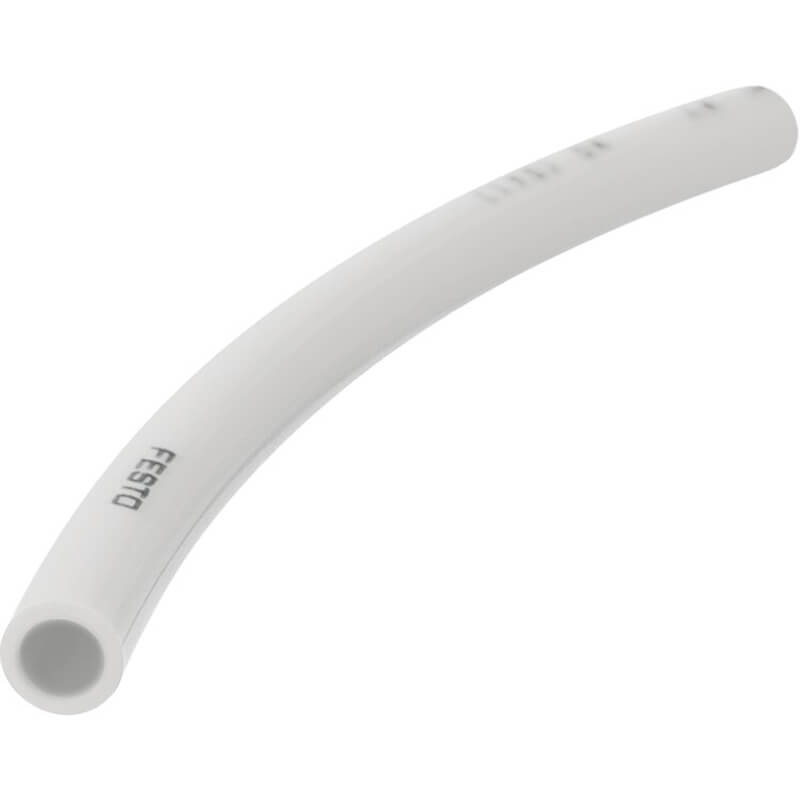

Ống khí nén Festo PEN-16X2,5 (đường kính ngoài 16mm, đường kính trong 10.8mm) là quy cách kích thước lớn nhất thuộc dòng ống khí nén Festo PEN. Với đường kính ngoài lên đến 16mm và vật liệu Polyethylene (PE) chịu lực cao, đây là sản phẩm ống dẫn trục chính hoàn hảo thuộc danh mục ống khí nén Festo, đáp ứng lưu lượng khí nén cực lớn cho toàn bộ phân xưởng hoặc cụm máy công nghiệp nặng.

Bài viết này tổng hợp chi tiết thông số kỹ thuật chuẩn datasheet từ nhà sản xuất Festo, ứng dụng thực tế và bảng tra mã Part Number chính xác theo từng biến thể màu sắc và quy cách đóng gói (cuộn 50m tiêu chuẩn và cuộn lớn 100m) giúp bộ phận kỹ thuật và thu mua dễ dàng chọn đúng mã linh kiện.

1. Thông Số Kỹ Thuật Chi Tiết Ống Festo PEN-16X2,5

Dưới đây là bảng thông số kỹ thuật chi tiết được trích xuất trực tiếp từ datasheet chính thức của Festo cho mã PEN-16X2,5:

2. Bảng Mã Sản Phẩm & Biến Thể Màu Sắc (Part Number Table)

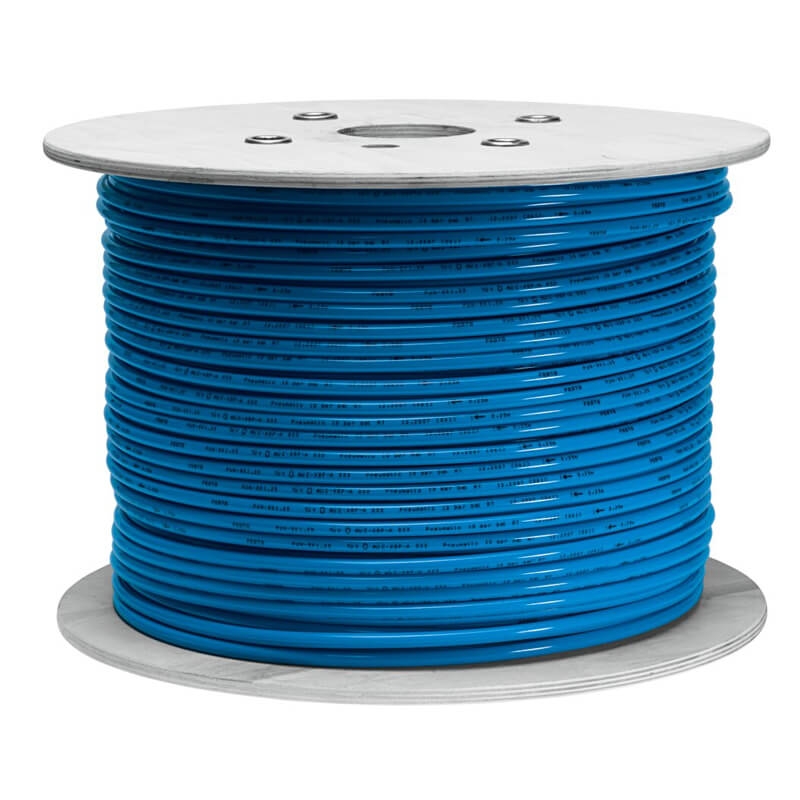

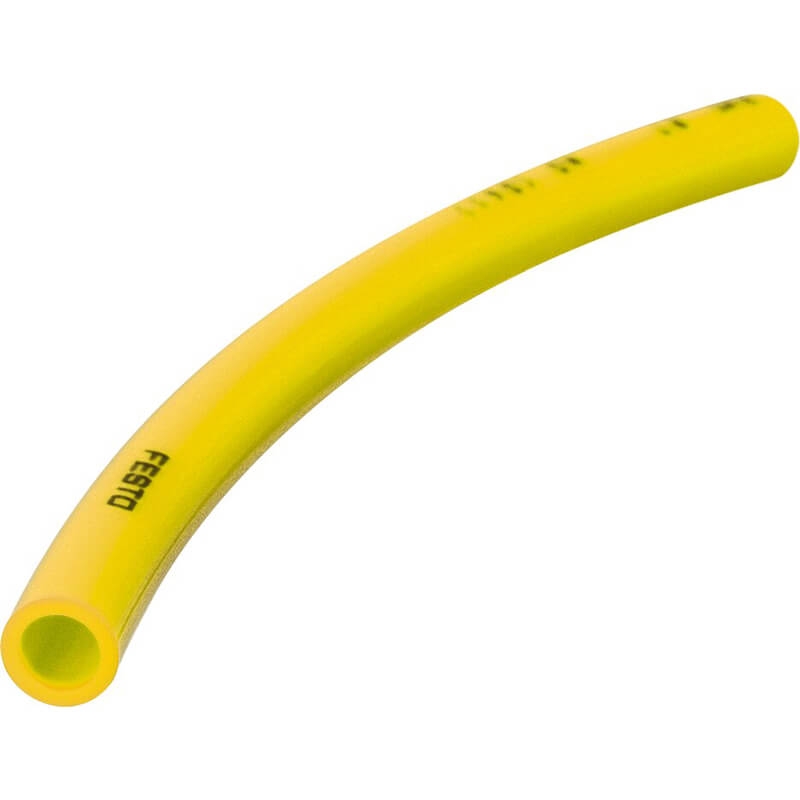

Đối với kích thước đường kính lớn PEN-16X2,5, Festo quy định đóng gói cuộn tiêu chuẩn 50m và cuộn lớn đóng gói công nghiệp 100m. Việc đa dạng màu sắc giúp kỹ sư dễ dàng đánh dấu các đường ống tổng, đường khí xả hoặc đường nước cấp làm mát. Quý khách có thể tra cứu nhanh Mã Part Number dưới đây:

Lưu ý về quy cách cuộn đóng gói công nghiệp:

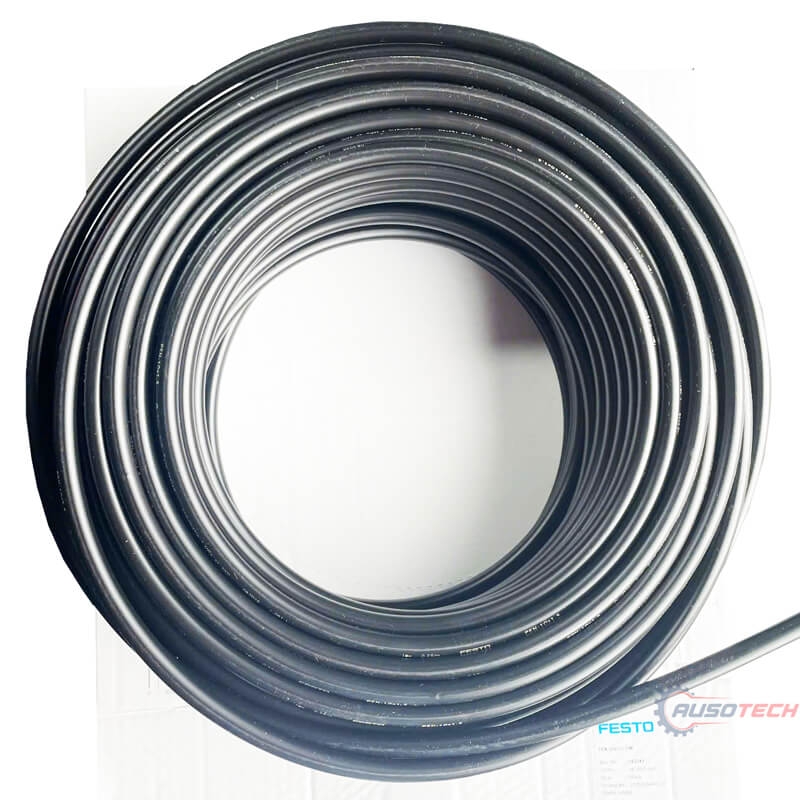

Do tiết diện ống phi 16mm lớn (độ dày thành ống 2.5mm), quy cách đóng gói cuộn lớn công nghiệp của mã PEN-16X2,5 được Festo quy định chuẩn là 100m/cuộn (ký hiệu hậu tố -100).

3. Ưu Điểm Nổi Bật Của Ống Khí Nén Festo PEN-16X2,5

• Khả năng truyền tải khí nén công suất lớn: Với đường kính trong lên đến 10.8mm, sản phẩm tối thiểu hóa tổn thất áp suất động, đảm bảo nguồn cấp khí dồi dào và liên tục cho toàn hệ thống.
• Đạt chuẩn an toàn LABS (VDMA24364-B2-L): Sản phẩm hoàn toàn không chứa silicone hay chất cản trở độ bám dính sơn, đáp ứng tiêu chuẩn khắt khe trong ngành sản xuất ô tô, xưởng sơn và thiết bị bán dẫn.
• Hoạt động bền bỉ với Khí & Nước: Chịu áp suất vận hành định mức 10 bar đối với khí nén và tối đa 0.6 MPa đối với nước lỏng (ở 0 - 50 °C).
• Chịu lực & Chống mài mòn cao: Vật liệu Polyethylene có độ cứng Shore D 52, khả năng chịu ma sát trượt vượt trội khi lắp đặt trong máng xích dẫn cáp (energy chain).
• Lắp đặt nhanh kín khí: Tương thích hoàn hảo với các dòng đầu nối cắm nhanh Festo (dòng QS, NPQP phi 16mm).

4. Ứng Dụng Thực Tế & Các Quy Cách Cùng Dòng PEN

Ống PEN-16X2,5 là sự lựa chọn hàng đầu cho các đường ống phân phối khí nén trục chính (Main Line) từ trạm khí nén trung tâm/bình chứa khí đến các cụm chia van (Valve Terminal), cấp khí cho các xi lanh công nghiệp nặng cỡ lớn (Ø100mm - Ø200mm) hoặc dùng làm tuyến dẫn nước giải nhiệt công suất cao.

Để hoàn thiện hệ thống dẫn khí phân nhánh cho các cơ cấu chấp hành nhỏ hơn, quý khách có thể kết hợp cùng các quy cách khác thuộc dòng ống khí nén Festo PEN:

• Ống khí nén Festo PEN-4X0,75 (Phi 4mm) - Quy cách nhỏ gọn cho cụm cảm biến & chân không.
• Ống khí nén Festo PEN-6X1 (Phi 6mm) - Dành cho xi lanh & van khí nén tiêu chuẩn.
• Ống khí nén Festo PEN-8X1,25 (Phi 8mm) - Tuyến dẫn khí nhánh thông dụng.
• Ống khí nén Festo PEN-10X1,5 (Phi 10mm) - Đường ống phân phối trung tâm.
• Ống khí nén Festo PEN-12X1,75 (Phi 12mm) - Tuyến cấp khí lưu lượng lớn.

5. Các Câu Hỏi Thường Gặp (FAQ)

❓ Tra cứu mã Part Number 543245 hoặc 551443 có tìm chính xác ống PEN-16X2,5 không?

Trả lời: Chính xác 100%. Mã Part Number là mã định danh cố định cho từng màu sắc và độ dài cuộn (ví dụ 543245 là cuộn 50m màu đen, 551443 là cuộn 100m màu đen). Tra cứu theo mã Part Number giúp đảm bảo đặt hàng chính xác tuyệt đối.

❓ Bán kính uốn tối thiểu của ống PEN-16X2,5 là bao nhiêu?

Trả lời: Bán kính uốn tối thiểu của mã PEN-16X2,5 là 57.5 mm, và bán kính uốn liên quan đến dòng chảy là 122 mm. Kỹ sư vận hành nên đảm bảo góc đi dây tối thiểu này để tránh thắt nếp dòng khí khi lắp đặt.
